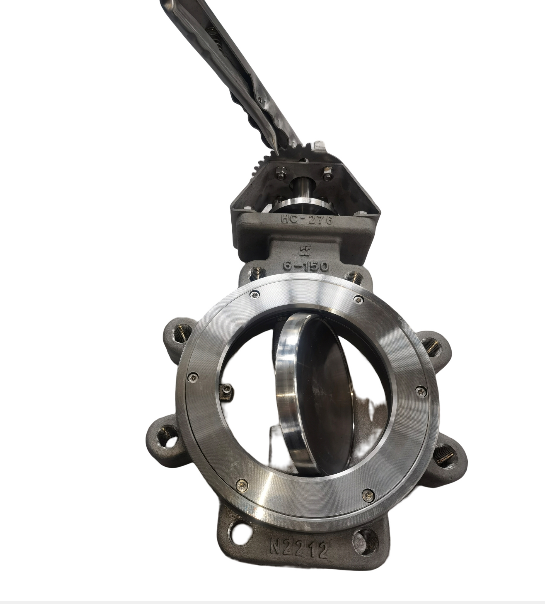

Yüksek Performanslı Yumuşak Koltuk Kelebek Vanası

Taitubv yumuşak sızdırmazlık yüksek performanslı kelebek vana, çift yönlü 1:1 sıfır sızıntı işlevi elde etmek için çift eksantrik tasarımı benimser. Valf koltuğunun başlangıç noktasında, eksantrik küresel valf plakası, valf plakasını aşırı tork olmadan valf koltuğundan çekebilen kam benzeri bir etki üretir ve valf plakası valf koltuğuna temas etmez. Bu etki valf koltuğunun aşınmasını azaltır, deformasyon fenomenini en aza indirir ve çalışma torkunu azaltır. Vana kapatıldığında, bu kam benzeri eylem, valf plakasının döner hareketini doğrusal bir harekete dönüştürür, valf plakasını valf koltuğuyla etkili bir şekilde temasa geçirir ve valf plakası ile valf koltuğu arasındaki H hattı teması, sızdırmazlık durumunda, ortamdaki safsızlıkların birikmesini önlemek için silecekle temas halindedir.

Valf plakası, valf gövdesinin konik yüzeyi ile eşleştirilir ve eşleştirme hassasiyeti yüksektir. Önemli bir yük altında, valf plakası doğru bir şekilde kapatılabilir, kapatma güvenilirdir ve sızdırmazlık kararlıdır.

Tasarım Özelliği+

1. Valf koltuğu PTFE ve elastik kauçuğun avantajlarını birleştirir, korozyona dayanıklıdır ve valf koltuğunun kullanım ömrünü uzatır.

2. Valf koltuğu konumlayıcısı ve valf gövdesi oluğu tasarımı, valf koltuğunun doğru ve sağlam bir şekilde konumlandırılmasını sağlar. Tam yüz valfli koltuk konumlayıcı, valf koltuğunun maksimum sıkma kuvvetini sağlamak ve boru Yol contasını sağlamak için valf gövdesine dengeli bir şekilde bağlanmak için yüksek mukavemetli cıvatalar kullanır.

3. Güvenilir sızdırmazlık ve iyi destek kuvvetine sahip valf koltuğu boru hattı ortamının basıncı ile kapatılmıştır. Boru hattı orta basıncı ne kadar yüksek olursa, sızdırmazlık kuvveti de o kadar büyük olacaktır. Daha düşük basınç veya vakum altında, bu tür bir güçlendirici valf koltuğu Tasarımı, kendi enerji depolama durumunda, daha iyi sızdırmazlık performansı sağlayabilir, boru hattı orta basıncı azalır, enerji vericinin enerji depolaması buna göre azalır ve makul ve benzersiz tasarım vananın daha uzun kullanım ömrünü sağlar;

4. Boru hattı ortamı için iki yönlü hava geçirmez sızdırmazlık yeteneği sağlar;

5. Valf koltuğunun kendisi, orta sıcaklık değişimlerine ve boru hattı basıncına kendi kendine uyum sağlama yeteneğine sahiptir, böylece valf koltuğunun aşınmasını en aza indirir;

6. Valf koltuğunun değiştirilmesi kolaydır. Valf plakası kapalı konuma döndükten sonra valf koltuğu pozisyonerini çıkarın, yeni valf koltuğu montajını valf gövdesi oluğuna yerleştirin ve ardından valf gövdesine sıkıca bağlanmak için valf koltuğu pozisyonerini kullanın. .

Tasarım Standardı+

· Tasarım: API 609

· Yüz yüze: API609 / ISO5752-20 / ISO5752-13 / DIN F4 /EN558

· Flanş ucu: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 /MSS-SP44

· Popo kaynak ucu: ASME B16.25

· Test: API598

· Yangın kasası: API607 / API6FA

Teknik Şartname+

· Boyut: 2"~ 64"(DN100 ~ DN1600)

· Sınıf: 150Lb ~ 1500Lb / PN6 ~ PN250

· Bağlantı: Çift flanş / Pabuç / Gofret (İstek olarak popo kaynağı)

· Çalışma: Manuel / Solucan Dişlisi / Pnömatik aktüatör / Elektrikli aktüatör

· Sıcaklık: -60°C ila +180°C

· Uygulama: hava ayırma / Buhar / açık deniz platformu / kimyasallar / Petrol ve gaz / güneş termal elektrik

Malzeme Seçeneği+

· Gövde: Karbon çeliği (WCB, LCB, WC6, WC9, C5) /

· Paslanmaz çelik (CF8, CF8M, CF3, CF3M) /

· Dubleks paslanmaz çelik (4A, 5A,6A) /

· Hastelloy alaşım (N-12MV, CW-12MW, CW-2M) /

· Inconel alaşım (CY-40,CW-6MC) /

· Monel alaşım(M35-1) / Monel 400

· Alüminyum bronz alaşım (C95400, C95500, C95800, AB2C)

· Disk: Paslanmaz çelik (CF8, CF8M, CF3, CF3M) /

· Dubleks paslanmaz çelik (4A, 5A, 6A)Hastelloy alaşım (N-12MV, CW-12MW, CW-2M)/

· Inconel alaşım (CY-40,CW-6MC) /

· Monel alaşım (M35-1) /

· Alüminyum bronz alaşım (C95400, C95500, C95800, AB2C)

· Gövde: SS420 / 17-4PH / F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276

· Gövde Koltuğu: PTFE / RPTFE
