Taitubv çift eksantrik yüksek performanslı metalden metal kelebek vanaya, tek eksantrik kelebek vana temelinde daha da geliştirilmiştir. Yapısal özelliği, valf gövdesinin ekseninin kelebek plakasının merkezinden ve vücudun merkezinden sapmasıdır. Çift eksantrik etki, valf açıldıktan hemen sonra kelebek plakasının valf koltuğundan serbest bırakılmasını sağlar, bu da kelebek plakasının ve valf koltuğunun gereksiz aşırı ekstrüzyonunu ve çizilmesini büyük ölçüde ortadan kaldırır, açma direncini azaltır, aşınmayı azaltır ve valf koltuğunun ömrünü iyileştirir. Kazıma büyük ölçüde azalır ve çift eksantrik kelebek valf, kelebek vananın yüksek sıcaklık alanında uygulanmasını iyileştiren metal koltuk da kullanabilir.

Tasarım Özelliği+

1 Makul tasarım, kompakt yapı, kolay montaj ve sökme ve kolay bakım.

2 Sızdırmazlık halkasının sürtünmesini azaltmak ve vananın kullanım ömrünü uzatmak için eksantrik yapı benimsenmiştir.

3 Tamamen mühürlü, sıfır sızıntı. Ultra yüksek vakum koşullarında kullanılabilir

4 Çeşitli ortamlara ve farklı sıcaklıklara uygulanabilen valf plakası sızdırmazlık halkasını, kelebek plakasını, şaftını ve diğer malzemeleri değiştirin

Tasarım Standardı+

· Tasarım: API 609

· Yüz yüze: API609 / ISO5752-20 / ISO5752-13 / DIN F4 /EN558

· Flanş ucu: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 /MSS-SP44

· Popo kaynak ucu: ASME B16.25

· Test: API598

· Yangın kasası: API607 / API6FA

Teknik Şartname+

· Boyut: 2"~ 64"(DN100 ~ DN1600)

· Sınıf: 150Lb ~ 1500Lb / PN6 ~ PN420

· Bağlantı: Çift flanş / Pabuç / Gofret (İstek olarak popo kaynağı)

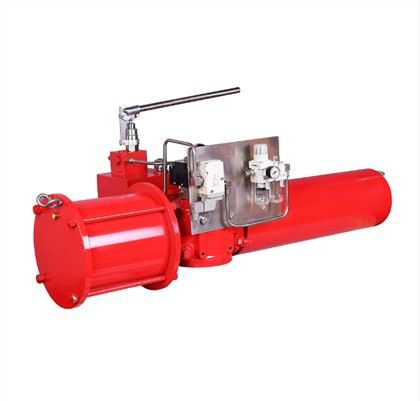

· Çalışma: Manuel / Solucan Dişlisi / Pnömatik aktüatör / Elektrikli aktüatör

· Sıcaklık: -60°C ila +300°C

· Uygulama: hava ayırma / Kök / Petrol ve gaz / ince kimyasallar endüstrisi / açık deniz sondaj platformu / güneş termal elektrik

Malzeme Seçeneği+

· Gövde: Karbon çeliği (WCB, LCB, WC6, WC9, C5) /

· Paslanmaz çelik (CF8, CF8M, CF3, CF3M) /

· Dubleks paslanmaz çelik (4A, 5A,6A) /

· Hastelloy alaşım (N-12MV, CW-12MW, CW-2M) /

· Inconel alaşım (CY-40,CW-6MC) /

· Monel alaşım (M35-1) /

· Alüminyum bronz alaşım (C95400, C95500, C95800, AB2C)

· Disk: Paslanmaz çelik (CF8, CF8M, CF3, CF3M) /

· Dubleks paslanmaz çelik (4A, 5A, 6A)Hastelloy alaşım (N-12MV, CW-12MW, CW-2M)/

· Inconel alaşım (CY-40,CW-6MC) /

· Monel alaşım (M35-1) /

· Alüminyum bronz alaşım (C95400, C95500, C95800, AB2C)

· Gövde: SS420 / 17-4PH / F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276

· Gövde Koltuğu:SS316 / Inconel
