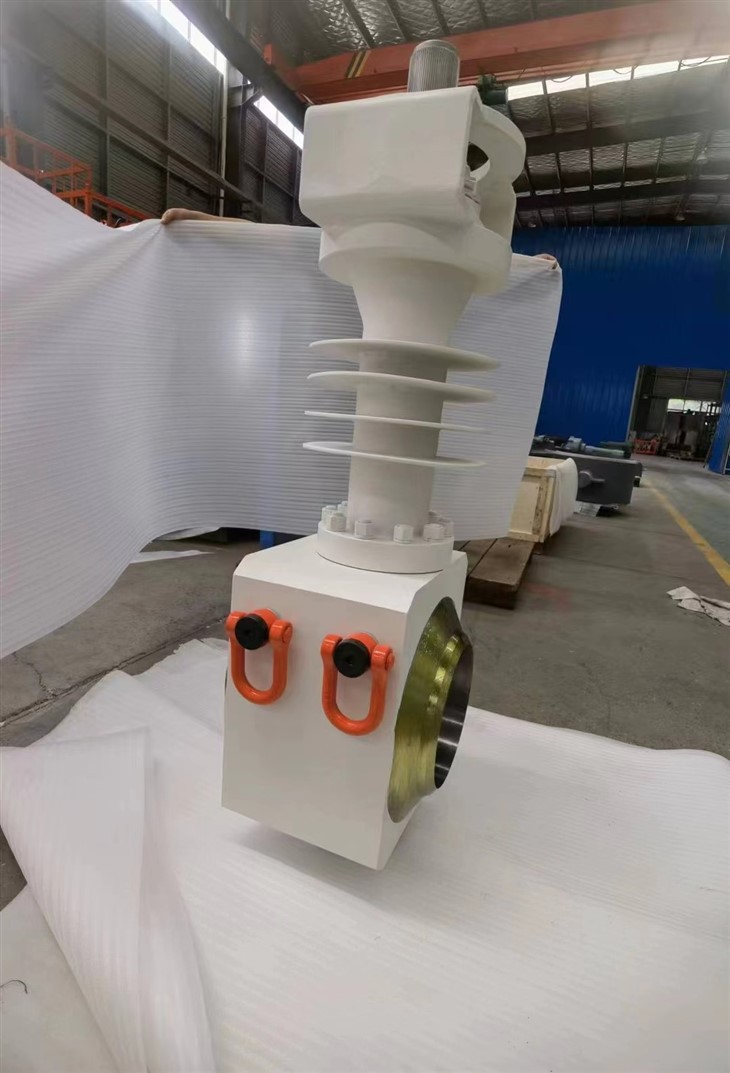

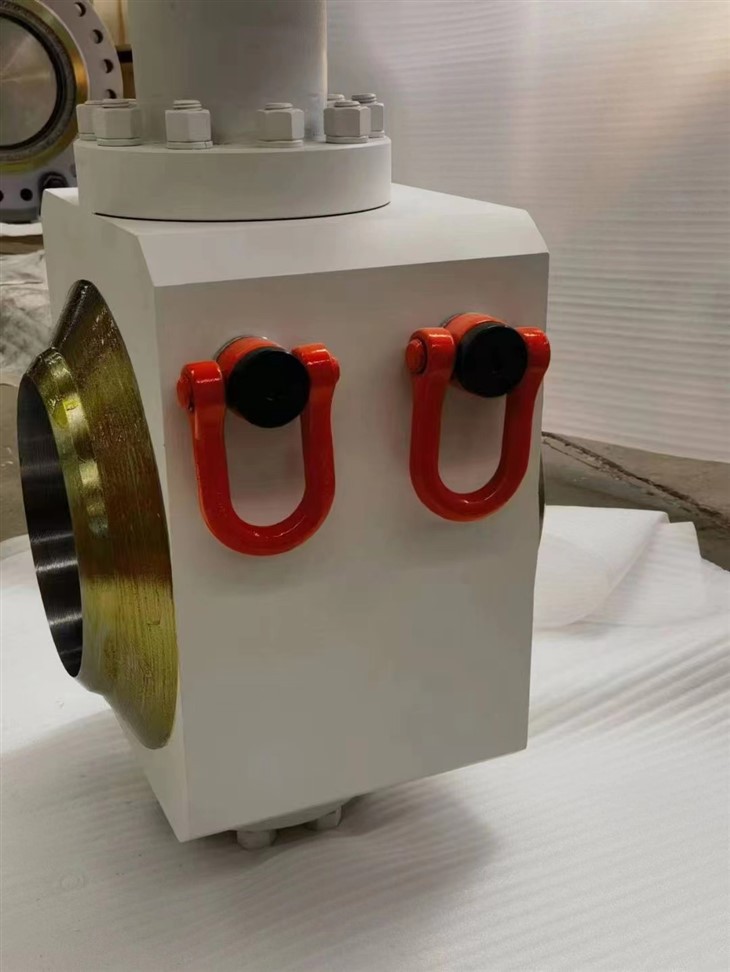

Beş eksantrik çizgi mühür kelebek valfi

◆ Taitubv beş eksantrik kelebek valfinin en büyük özelliği, sızdırmazlık yapısının temelde değişmesidir. Artık konumsal bir mühür değil, bir burulma mührü. Yani, valf koltuğunun elastik deformasyonuna dayanmaz, ancak sızdırmazlık etkisine ulaşmak için valf koltuğunun temas yüzeyi basıncına tamamen dayanır, bu nedenle kelebek valf metal koltuğunun sıfır sızıntısı sorunu tek bir düştü. Sızdırmazlık açısının tasarımı, orta basınç ön ve ters yönlerde aktığında orta basıncın sızdırmazlık yüzeyine etki ettiği ve temas yüzeyi basıncı artı orta basıncın bir kısmı, yüksek basınç direncini çözmek için sızdırmazlık yüzeyine etki eder.

◆ Tam metal sızdırmazlık tasarımı, Sızdırmazlık halkası ve valf koltukunda karbür alaşım spreyi mevcuttur.

Sızdırık Sızdırmazlık seti, bakım maliyetini azaltan sahada değiştirilebilir.

◆ İki yönlü conta, sıfır sızıntı. (Seviye VI sızıntısı)

◆ Sabit alt gövde daha yüksek sertlikten emin olur. Kökün diske yerleştirildiği mesafeyi kısaltabilir ve akış direncini azaltır.

Pin Pinsiz anti-üfleme üst kök ve çift kök yapısı tasarımı, kök, disk ve valf gövdesi arasındaki tutarsız ısı genişleme problemini çözer.

◆ Çift kök tasarımı daha az akış direnci ve daha düşük enerji maliyeti ile birlikte gelir.

◆ Üst ve alt yatak için toz geçirmez yapı, ekstra spiral oluk anti-kristalizasyon uygulanabilir.

API API Standardı: Kükürük önleme gövdesi, aktarma pozisyonunun çapı, diskteki basınç taahhüt konumundan% 10 daha küçüktür ve bu da iç kırığın neden olduğu patlamayı önler.

◆ Valf gövdesi ve disk, düzgün basınç, kesme pimi ve sökülmesi kolay bir riski ile bağlanır.

Valf gövdesi ve aktüatör, düzgün basınç, kesme pimi ve sökülmesi kolay bir riski ile bağlanır.

Paketleme kaybını otomatik olarak telafi edebilen ve ortamın sızmasını önleyebilen kelebek yaylı sabit basınç paketleme mekanizması.

◆ Tüm valf, sahada tamamen sökülebilir ve yeniden birleştirilebilir, yani her bileşen onarılabilir ve sahada değiştirilebilir, bu da ürünün uzun vadeli kullanım maliyetini azaltır.

◆ Tasarım: API 609

◆ Yüz yüze: API609 / ISO 5752-20 / ISO 5752-13 / DIN F4 / EN558

◆ Flanş Sonu: ASME B16.5 / ASME B16.47 / EN 1092-1 / Gost 12815 / Gost 33259 / MSS-SP44

◆ Popo Welding Son: ASME B16.25

◆ Test: API598

◆ Yangın Güvenli: API607 / API6FA

◆ Boyut: 2 "~ 104" (DN50 ~ DN2600)

◆ Sınıf: 150lb ~ 2500lb / pn6 ~ PN420

◆ Bağlantı: çift flanş / popo kaynağı / pabuç / gofret

◆ Çalışma: solucan dişli / pnömatik aktüatör / elektrik aktüatörü

◆ Sıcaklık: -196 ~ 900 derece

◆ Uygulama: Doğrudan Isıtma / Demir ve Çelik Eritme / LNG / Enerji Vekanları / Kristal Parçacıklar / Tozlar / Mukus vb Çeşitli sert çalışma koşulları

◆ Gövde ve disk: karbon çeliği (WCB, LCB)

◆ Paslanmaz çelik (CF8, CF8M, CF3, CF3M) /

◆ Dubleks paslanmaz çelik (4a, 5a, 6a) /

◆ Hastelloy alaşımı (n -12 mv, cw -12 mw, cw -2 m) /

◆ Inconel Alaşım (Cy -40, cw -6 mc) /

◆ Monel alaşımı (m 35-1) /

◆ Alüminyum bronz alaşım (C95400, C95500, C95800, AB2C)

◆ STEM: SS420 / 17-4 ph / f51 / f53 / xm -19 / monel-k500 / inconel -625 / hastelloy -276 / titanyum

◆ Disk sızdırmazlığı: / f 304+ nitriding / f 304+ STL / f 316+ nitriding / f 316+ STL

◆ Gövde koltuğu: / f 304+ nitriding / f 304+ stl / f 316+ nitriding / f 316+ STL
