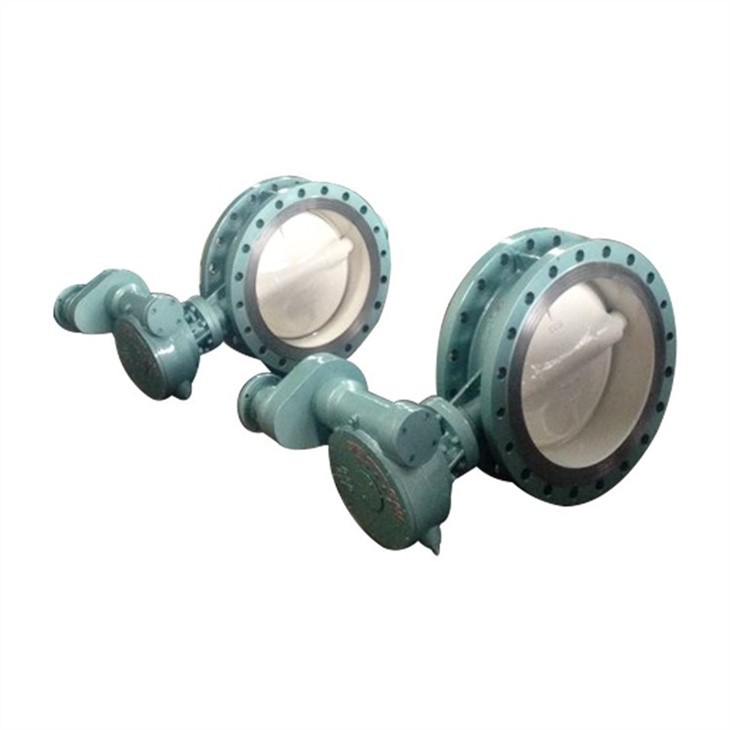

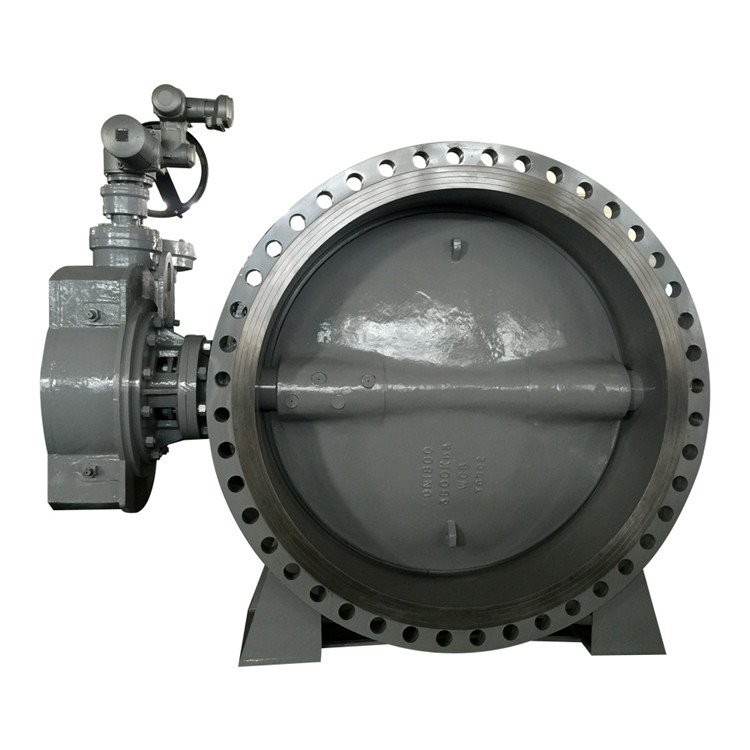

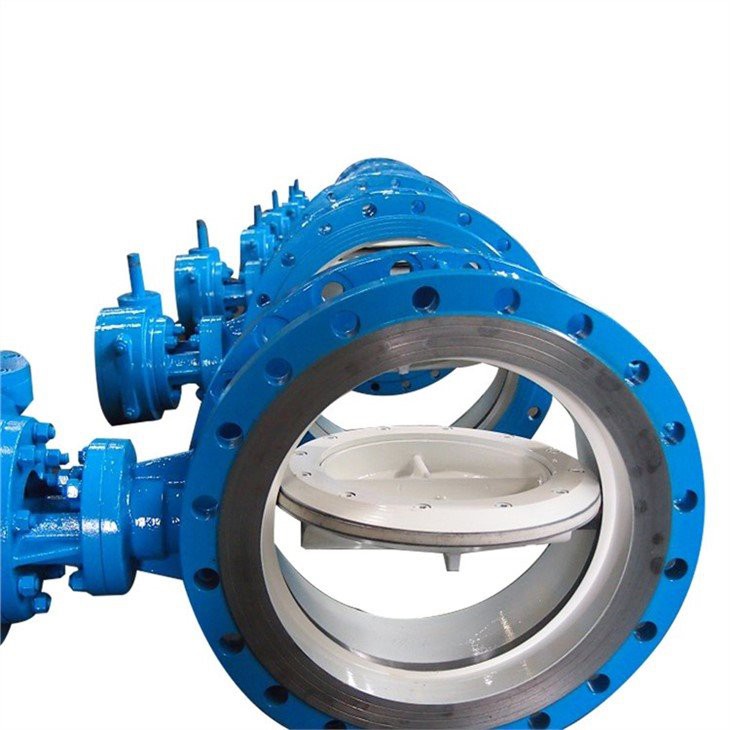

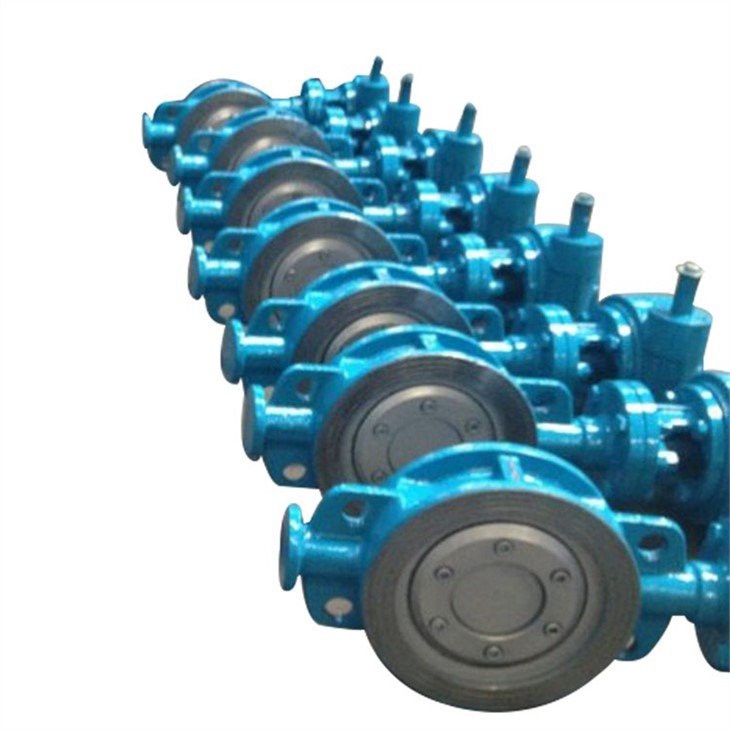

Yapısal özelliği, çift eksantrik valf gövde ekseni konumu eksantrik olsa da, kelebek plaka sızdırmazlık yüzeyinin konik ekseninin gövdenin silindir eksenine eğriltilmiş olması, yani üçüncü eksantriklikten sonra, kelebek plakasının sızdırmazlık bölümünün ayrıca gerçek bir daire değil, bir elips olması ve sızdırmazlık yüzeyinin şeklinin asimetrik olmasıdır. , bir tarafı gövdenin orta çizgisine, diğer tarafı ise gövdenin orta çizgisine paralel olarak eğimli olarak. Üçlü eksantrik EPDM contasının en büyük özelliği, sızdırmazlık etkisini elde etmek için valf koltuğunun elastik deformasyonuna ve valf koltuğunun temas yüzey basıncına dayanarak sızdırmazlık yapısını, konum sızdırmazlıkını, aynı zamanda burulma sızdırmazlıkını temelden değiştirmesidir. Basit bir yapıya ve kolay bakıma sahiptir. Kolay kurulum, sıfır sızıntı ve diğer özellikler.

Tasarım Özelliği+

1. Kelebek plaka aerodinamik bir yapıyı benimsemiştir ve orta akış direnci katsayısı küçüktür

2. Valf plakasının sızdırmazlık yüzeyi, aşındırması kolay olmayan ve iyi sızdırmazlık performansına sahip EPDM malzemesini benimsemiştir.

3. Sızdırmazlık yapısı üç eksantrik sert sızdırmazlık yapısını benimsemiştir, yani: radyal eksantriklik, eksantriklik ve açısal eksantriklik. Vananın açılması veya kapanması sırasında sürtünmeyi azaltır, vananın esnek bir şekilde açılıp kapanmasını ve vana ne kadar sıkı kapatılırsa contanın o kadar sıkı olmasını sağlar. Vana açıldığında sızdırmazlık yüzeyi hızla serbest bırakılır, aşınmayı azaltır ve kullanım ömrünü uzatır.

4. EPDM esnek olduğundan, hızlı bir şekilde ayrılabilir, çalışma torku küçüktür ve daha manuel çalışma, esnek, kullanışlı ve enerji tasarrufu sağlar.

Tasarım Standardı+

· Tasarım: API 609

· Yüz yüze: API609 / ISO5752-20 / ISO5752-13 / DIN F4 /EN558

· Flanş ucu: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 /MSS-SP44

· Popo kaynak ucu: ASME B16.25

· Test: API598

· Yangın kasası: API607 / API6FA

Teknik Şartname+

· Boyut: 2"~ 80"(DN50 ~ DN2000)

· Sınıf: 150LB / PN6 ~ PN25

· Bağlantı: Çift flanş / Popo kaynağı / Pabuç / Gofret
