Titanyum Vana

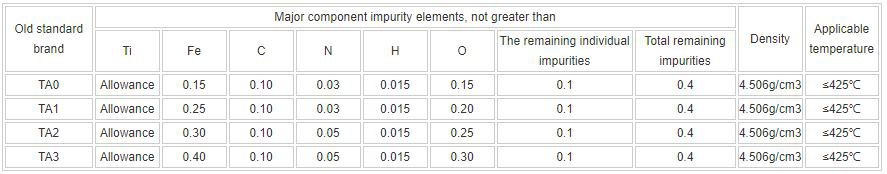

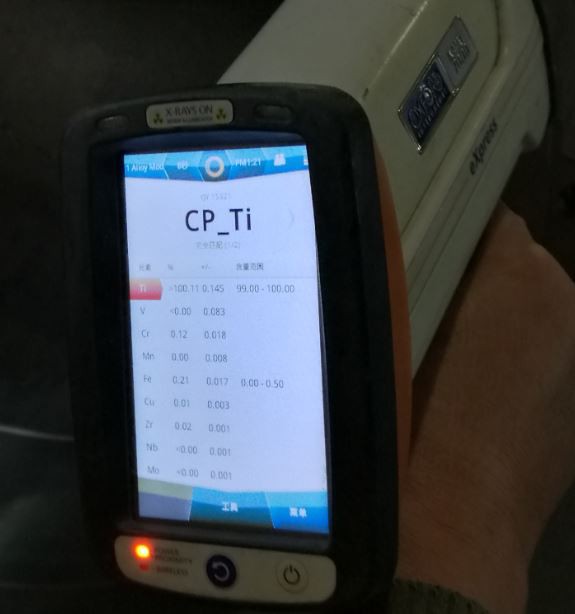

Titanyum yeni bir metal türüdür. Titanyumun performansı, karbon, nitrojen, hidrojen ve oksijen gibi safsızlıkların içeriğiyle ilgilidir. En saf titanyum iyodür safsızlık içeriği% 0.1'i geçmez, ancak gücü düşük ve plastisitesi yüksektir. % 99,5 endüstriyel saf titanyumun özellikleri şunlardır: yoğunluk ρ=4.5g / cm3, erime noktası 1725 ° C, termal iletkenlik λ=15.24W / (mK), gerilme mukavemeti σb=539MPa, uzama δ =% 25, ​​Büzülme section =% 25, ​​elastik modül E=1.078 × 105MPa, sertlik HB195.

Titanyum alaşımının yoğunluğu genellikle çeliğin sadece% 60'ı olan yaklaşık 4.51 g / cm3'tür. Saf titanyumun yoğunluğu sıradan çeliğe yakındır. Bazı yüksek mukavemetli titanyum alaşımları, birçok alaşımlı yapısal çeliğin gücünü aşar. Bu nedenle, titanyum alaşımının özgül mukavemeti (güç / yoğunluk), diğer metal yapısal malzemelerinkinden çok daha büyüktür. Yüksek birim mukavemetine, iyi sertliğe ve hafifliğe sahip parçalar üretebilen Tablo 7-1'e bakın. Uçak motoru bileşenleri, iskelet, kaplama, bağlantı elemanları ve iniş takımları titanyum alaşımından yapılmıştır.

Titanyum alaşımı nemli atmosferde ve deniz suyu ortamında çalışır ve korozyon direnci paslanmaz çelikten çok daha iyidir. Çukurlaşma, asit ve gerilme korozyonuna özellikle dayanıklıdır; alkali, klorür ve klor, nitrik asit ve sülfürik asit vb. gibi organik nesneler mükemmel korozyon direncine sahiptir. Bununla birlikte titanyum, oksijen ve krom tuzu ortamının indirgenmesine karşı zayıf bir dirence sahiptir.

Titanyum alaşımları mekanik özelliklerini düşük ve çok düşük sıcaklıklarda koruyabilir. Düşük sıcaklık özellikleri, TA7 gibi çok düşük interstisyel elementlere sahip titanyum alaşımları, -253 ° C'de hala belirli bir plastisite derecesini koruyabilir. Bu nedenle, titanyum alaşımı da önemli bir düşük sıcaklık yapısal malzemesidir.

· Tasarım: API 609, API6D, API602 / B16.34 / BS5352 / API600 / BS1873 / BS 1868 / API 594

· Yüz yüze: API609 / ISO5752 / DIN F4 / EN558 / API6D / ASME16.10

· Flanş ucu: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 / MSS-SP44

· Alın kaynağı ucu: ASME B16.25

· Test: API598 / API6D

· Boyut: 1/2 ”~ 80” (DN15 ~ DN2000)

· Sınıf: 150LB ~ 2500LB / PN6 ~ PN420

· Bağlantı: Çift flanş / Alın kaynağı / Pabuç / Gofret

· Çalışma: Sonsuz Dişli / Pnömatik aktüatör / Elektrikli aktüatör

· Sıcaklık: 1500 ℃

titanyum, oksitleyici ve nötr ortamda mükemmel korozyon direncine sahiptir. bu zamanda, titanyum yüzey üzerindeki oksit film sabit bir şekilde var olabilir ve bazı nedenlerle yok edildikten sonra hızla eski haline gelebilir. Güçlü indirgeme asitlerinde titanyum oksit filmler kolaylıkla çözülür ve bu nedenle korozyona dirençli değildir. Düşük sıcaklığa sahip bazı seyreltik indirgeyici asitlerde titanyum ayrıca belirli bir korozyon direncine sahiptir, özellikle indirgeyici asit oksitleyici metal iyonları, oksijen ve diğer oksidanlar içerdiğinde, titanyum da daha iyi korozyon direncine sahiptir.

Ana ortamdaki titanyumun korozyon direnci sırasıyla aşağıda açıklanmıştır.

1. nitrik asit

titanyum, kaynama noktasının altındaki çeşitli nitrik asit konsantrasyonlarında mükemmel korozyon direncine sahiptir.

2. sülfürik asit

titanyum, sülfürik asidin% 10 ~% 98 konsantrasyonunda korozyona dayanıklı değildir ve oda sıcaklığında sadece% 5 çözünmüş oksijen sülfürik asitte kullanılabilir. 100 ℃'de titanyum yalnızca 0.2 sülfürik asitte saf titanyumu tutabilir.

3. sülfürik asit

titanyum, hidroklorik asitte orta derecede korozyon direncine sahiptir. Genel olarak, endüstriyel saf titanyum hidroklorik asitte oda sıcaklığında,% 7.5; 60 ℃,% 3; 100 ℃,% 0.5 kullanılabilir. Kullanılabilecek daha düşük konsantrasyonlara ilişkin raporlar da vardır.

4. fosforik asit

Titanyum 35 ℃, 30 %; 60 ℃, 10 %; 100 ℃, 3'ten küçük % fosforik asit. Fosforik asitte titanyumun korozyon direnci, besiyerinde Fe+3, CuFe+2, AgFe+1,2 ve nitrik asit bulunursa iyileştirilebilir.

5. diğer inorganik asitler

Titanyum, hidroflorik asitte korozyona dayanıklı değildir ve asit florür solüsyonlarında kullanılamaz. Titanyum, borik asit, kromik asit içindeki korozyona dayanıklıdır; bir miktar hidroiyodik asit, hidrobromik asit içinde kullanılabilir; genellikle florobik asit, florosilik asit içinde kullanılmaz. titanyum, 60,% 10 sülfürik asit ve% 90 nitrik asitten oluşan karışık asit için kullanılabilir; % 1 hidroklorik asit ve% 5 nitrik asidin yanı sıra oda sıcaklığında Wang Shui kaynayan karışık asit.

6. bazlar ve tuzlar

titanyum çoğu sodaya dayanıklıdır. titanyum, oda sıcaklığında çeşitli konsantrasyonlarda baryum hidroksit, kalsiyum hidroksit, magnezyum hidroksit, sodyum hidroksit ve potasyum hidroksit çözeltilerinde korozyona tamamen dirençlidir ve sodyum hidroksit, potasyum hidroksit çözeltilerinin kaynatılmasında kullanılamaz. Alkali çözelti serbest klor içerdiğinde titanyum korozyona direnebilir. Tabandaki amonyak titanyumun aşınmasını şiddetlendirecektir.

7. su

Titanyum, sıcaklık 300 ° C'ye kadar çıksa bile musluk suyu ve nehir suyunda mükemmel korozyon direncine sahiptir. Deniz suyunda 120 ℃ yüksek korozyon direncinde; Sıcaklık artırılırsa nokta korozyonu ve çatlak korozyonu meydana gelebilir.

8. organik madde

Titanyum, anti asit, oksalik asit ve konsantre sitrik asit dışında tüm organik asitlere karşı mükemmel korozyon direncine sahiptir.

9. klor, klorürler ve diğer halojenler

Titanyum, kuru klor gazında titanyum tetraklorür oluşturmak için şiddetli reaksiyona girebilir ve tutuşma tehlikesi vardır. Titanyum tetraklorür su ile reaksiyona girerek titanyum hidroksit oluşturabildiğinden, titanyum ıslak klorda iyi bir korozyon direncine sahiptir. Klor gazındaki titanyumun saflaştırılması için gereken su içeriği, titanyum yüzey filminin sıcaklığı, akış hızı, basıncı ve hasarı ile ilgilidir. genel olarak, titanyum saflaştırmayı sürdürmek için gereken minimum su içeriği% 0.01 ~% 0.05'tir. genellikle güvenli üretimi sağlamak için, klor gazı titanyum ekipmanla temas ettiğinde, klor gazındaki su içeriği gerçekte yaklaşık% 0,3, hatta bazen% 1,5'e kadar kontrol edilir.

10. Üre amonyum format çözeltisi

Titanyumun yüksek sıcaklık ve yüksek basınçlı üre amonyum format çözeltisindeki korozyon hızı genellikle 0,01 mm / yıl'dır, bu 00 Cr 17Ni 14Mo 2 paslanmaz çelikten bir miktar daha düşüktür. Titanyumun korozyon direncini korumasına izin verilen maksimum sıcaklık 205 ~ 210 ℃'a ulaşabilirken, paslanmaz çelik yalnızca 190 ~ 195'in altındaki korozyona dayanabilir.

11. Gaz

titanyum oksitlenebilir. 300 altında yoğun oksit film oluşur ve 700 altında oluşan oksit film korozyon direncini artırabilir. Sıcaklık yükseldiğinde, oksit film kırılgan hale gelir ve kolayca oksit cilde dönüşür. yapısal malzeme olarak titanyum havada 425 ℃ altında kullanılabilir; yapısal olmayan malzemeler olarak 535 ℃ altında kullanılabilir.

Titanyum, sülfür dioksit, hidrojen sülfür, amonyak gazı ve okyanus atmosferinde mükemmel korozyon direncine sahiptir.

300 ℃'dan daha yüksek bir sıcaklıkta, hidrojen titanyuma girebilir, titanyumda hidrojen gevrekleşmesine neden olacak şekilde hidrojenin fiziksel olarak sızmasına ek olarak, hidrojen hidrit tipinde hidrojen gevrekleşmesini oluşturmak için titanyum ile birleştirilebilir. hidrojenin kısmi basıncının arttırılması, titanyumun hidrojen gevrekleşmesini şiddetlendirecektir. Hidrojendeki su içeriği% 2'yi aştığında, hidrojen sızmasını etkili bir şekilde önleyebilir. anodize yüzey işlemi titanyumun hidrojen direncini artırabilir.

yerel korozyon

Paslanmaz çelik, nikel bazlı alaşım, bakır alaşımı ve alüminyum alaşımı ile karşılaştırıldığında endüstriyel saf titanyum, yerel korozyona karşı yüksek dirence, nokta korozyonuna karşı mükemmel dirence sahiptir ve taneler arası korozyona, gerilme korozyonuna, korozyon yorgunluğuna vb. Karşı duyarsızdır. sadece çok az medyada meydana gelir. diğer saflaştırılmış metaller gibi titanyum da çatlak korozyonuna daha yatkındır ve ayrıca çok az durumda seçici korozyon ve temas korozyonu üretebilir. Titanyumun kullanım koşullarına dikkat ettiğimiz ve uygun önlemleri aldığımız sürece, titanyumun yerel korozyonu büyük ölçüde önlenebilir.

(3) Korozyona dayanıklı titanyum alaşımı

Endüstriyel saf titanyumun korozyon gereksinimlerini karşılayamaması durumunda korozyona dayanıklı titanyum alaşımı kullanılabilir.

Popüler Etiketler: titanyum vana, Çin, üreticiler, fabrika, özelleştirilmiş, toptan satış, fiyat, ucuz, stokta, satılık, ücretsiz numune
